Jetson Serials CNE516/CNE508/ CNE506/CNE504
产品特点：
-
• Jetson Orin NX 16GB/8GB Nano 8GB/4GB
• 显示：1路HDMI总线：2路RS232, 1路RS485, 1路UART
• 网络：6路100/1000MbpsCAN总线：2路
• 通用IO: 10路数字输入, 12路数字输出支持IMU
• 电源：9-48V DC
Jetson Serials CNE516/CNE508/ CNE506/CNE504
CNE500系列是一款专为工业场景设计的嵌入式边缘计算设备，搭载NVIDIA Jetson Orin NX 系列模组平台。本产品的 GPU 是基于英伟达新一代Jetson Orin NX/Nano系列。算力高达100 TOPS INT8。集成了先进的多功能视频和图像处理和 NVIDIA 深度学习加速器。能够运行多个神经网络并行网络，同时处理来自多个高分辨率传感器的数据。本产品具备丰富的 I/O 接口，满足多种专用传感器的接入需求。此外，它还内部设计了扩展接口，提供更多的通讯和存储扩展方案，满足了嵌入式和边缘计 算设备在性能提升需求上的要求。本产品采用高效能的被动散热设计，确保在苛 刻的工业环境中稳定可靠的运行。其紧凑的嵌入式设计使其具备卓越的抗振性能，能够应对各种振动和冲击。
技术参数
| 产品型号 | CNE-516 | CNE-508 | CNE-506 | CNE-504 | |
| 模块 | Orin NX 16GB | Orin NX 8GB | Orin Nano 8GB | Orin Nano 4GB | |
| AI性能 | 100 TOPS | 70 TOPS | 40 TOPS | 20 TOPS | |
| GPU | 1024 NVIDIA® CUDA® cores | 32 Tensor cores | 512 NVIDIA® CUDA® cores | 16 Tensor cores | |||
| GPU最大频率 | 918 MHz | 765 MHz | 625 MHz | ||
| CPU | 8-core Cortex A78AE ARMv8.2 (64-bit) 2MB L2 + 4MB L3 | 6 core Cortex A78AE ARMv8.2 (64-bit) 1.5MB L2 + 4MB L3 | |||
| CPU最大频率 | 2 GHz | 1.5 GH | |||
| DLA | 2x NVDLA v2 (614 MHz) | 1x NVDLA v2 (610 MHz) | – | ||
| VA | 1x PVA v2 | – | |||
| 内存 | 16 GB 128-bit LPDDR5 DRAM 102.4 GB/s | 8 GB 128-bit LPDDR5 DRAM 102.4 GB/s | 8 GB 128-bit LPDDR5 DRAM 68 GB/s | 4 GB 128-bit LPDDR5 DRAM 34 GB/s | |
| 存储 | M.2 NVMe 128G SSD (up to 2TB) | ||||
| 显示 | 1 x HDMI 2.1 | 1 x HDMI 1.4 | |||
| 音频 | 1 x Out | ||||
| USB | 4 x USB3.2 Type A, 1 x USB 3.2 Type C, 1 x USB 2.0 Micro USB | ||||
| Ethernet | 6 x 100/1000 Mbps | ||||
| 通用IO | 10 x Digital Input / 12 x Digital Output (Isolated) | ||||
| RS232/RS485 | 2 x RS232, 1 x RS485 (Isolated) | ||||
| UART | 1 x UART (Debug) | ||||
| CAN总线 | 2 CAN BUS (Isolated) | ||||
| 其他功能 | 1x NANO SIM; 1 x IMU ( 6 Axis), 1 x GNSS | ||||
| 工作温度 | -20℃~60℃
-25℃~65℃ |
||||
| 工作湿度 | 5%-95% | ||||
| 振动 | 3G 0 – 100Hz Random | ||||
| 电源 | DC 12 ~ 48 V | ||||
| 尺寸 | 180 mm(L) x 116 mm(W) x 71 mm(H) | ||||

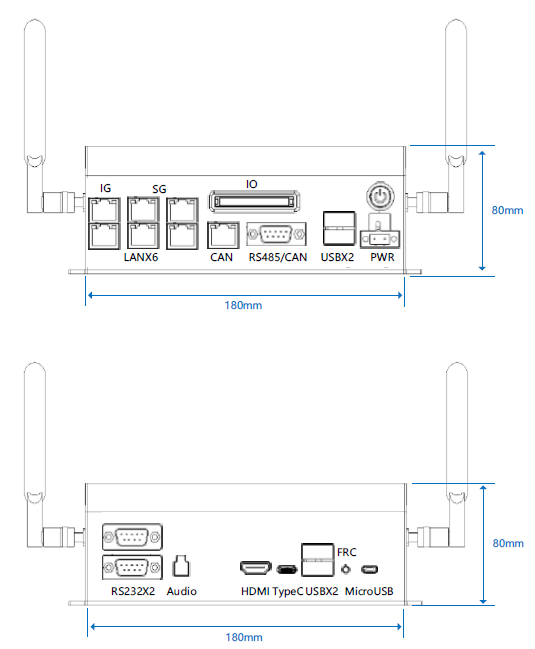

尺寸
订货信息
| 产品型号 |
产品描述 |
| CNE-516 | Orin NX 16GB, 1 HDMI, 2 RS232, 1 RS485, 2 CAN, 6 100/1000Mbps, 12 DI / 12 DO, 9-48V DC, -20℃~60℃ |
| CNE-508 | Orin NX 8GB, 1 HDMI, 2 RS232, 1 RS485, 2 CAN, 6 100/1000Mbps, 12 DI / 12 DO, 9-48V DC, -20℃~60℃ |
| CNE-506
CNS-516 |
Orin Nano 8GB, 1 HDMI, 2 RS232, 1 RS485, 2 CAN, 6 100/1000Mbps, 12 DI / 12 DO, 9-48V DC, -20℃~60℃ |
| CNE-504 | Orin Nano 4GB, 1 HDMI, 2 RS232, 1 RS485, 2 CAN, 6 100/1000Mbps, 12 DI / 12 DO, 9-48V DC, -20℃~60℃ |
| Model Name | 档名 | 操作系统 | 版本 | 更新时间 | 下载 |
|---|---|---|---|---|---|
| CNE-500规格书v10-1.pdf | CNE-500规格书v10-1.pdf | win 10 | v10-1 | 2024 年 6 月 20 日 | Download |
